一、项目N2需求：苹果代工SMT用N2，替代液氮降低用气成本，总量1200m3/h，纯度99.999%

二、生产工艺及用气特点

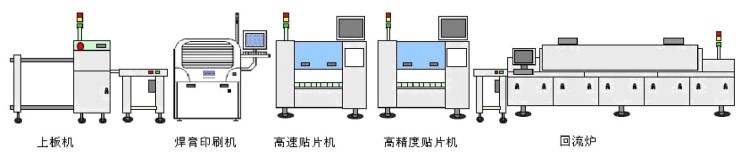

SMT生产工艺见下图。回流焊在回流焊炉膛内充N2，以阻断元件脚在焊接中加热时发生氧化。用气特点：

N2 耗气量： 25 m3/h/炉

N2纯度：     ≥ 99.999%

N2压力：0.4MPa ～0.6MPa

N2露点：-60℃

三、氮气系统方案：

节能PSA制氮（空氮比4.0)，一步法制取高纯氮气。机型：GNV59-400F（纯度99.999%，流量400Nm3/h），台数3台。

压缩空气气源利用园区的空压站的中央供气系统。

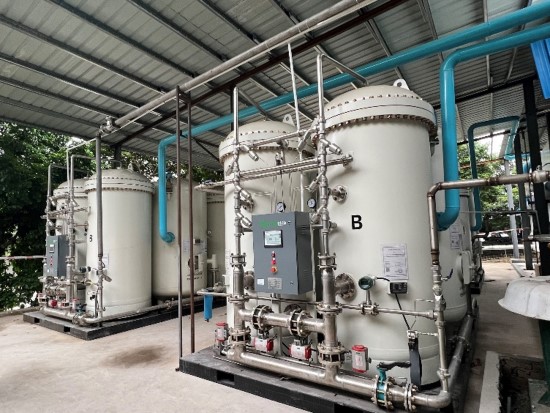

现场图如下

四、实施情况及项目效益：

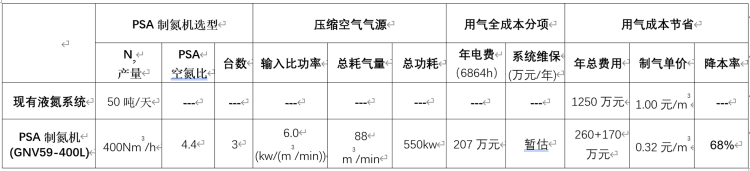

PSA制氮机投入运行后，液氮实际耗量由50t/d 降为 7t/d。降本效益见下表。

现场运行效果照片见下图：
